ZWIN-YCC08车载式扬尘在线监测仪

功能参数

  • 监测因子:PM2.5、PM10、S02、NO2、CO、03、风速、风向、温度、湿度、压力、视频监控等

规格参数

  • 产品型号:ZWIN-YCC08
  • 传输方式:4G/5G等
  • 供电方式:采用 220V 供电(车载改电适配 220V)或车载改配 12V 供电



电话咨询

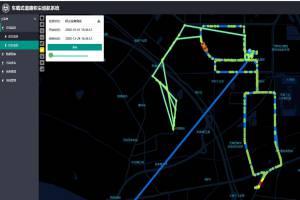

车载式扬尘在线监测仪是高度集成各传感器,采用抽屉式安装方式,颗粒物采样光散射法原理、配置GPS定位模块,监测过中可将车辆轨迹回传平台进行数据集成分析,集成视频监控设备可叠加现场监控视频画面及实时数值

参数:PM2.5、PM10、S02、NO2、CO、03、风速、风向、温度、湿度、压力、视频监控等

特点:GP5导航系统及车载地图(包括周边所有应急巡测线路)适用:建筑工地、智慧城市、数字城管、工业园、交通码头及拆迁工地等固定监测设

设 备 技 术 指 标
温度范围 -25℃~+50℃或由用户与制造厂根据使用要求商定的温度范围
湿度范围 <95%(+35℃)或由用户与制造厂根据使用要求商定的湿度范围
供电方式 采用220V供电(车载改电适配220V)或车载改配12V供电
数据存储 可采用本地储存或上传至平台
监 测 单 元
PM2.5/PM10 原理:光散射法;  范围:0-1000ug/m3;

精度:±10%;  准确度:±15%

温度 量程:-45~70℃;  分辨率:0.1℃;  准确度:±0.3℃
湿度 量程:0~100%RH;  分辨率:0.1%RH
噪声 测量范围:30~130dB;  频率范围:31.5Hz~8kHz
其他 可根据需要定制
视 频 监 控 及 存 储 单 元
像素 200万像素,最大分辨率可达1920×1080
红外功能 最低照度0ux,红外照射距离达200m,支持SmartIR防红外过曝技术
存储功能 1T硬盘,本地存储视频存储30天
云台功能 水平方向360°连续旋转,垂直方向+90°(向下)~-90°(上仰);

水平速度为0.1°~200°/s,垂直速度为0.1°~50°/s



颗粒物(PM2.5、PM10)检测原理——激光散射法

激光散射法测定颗粒物的原理‌是基于‌光散射理论。当激光束通过含有颗粒物的气体时,颗粒物会阻挡光束,导致光束发生散射。散射光的传播方向与主光束的传播方向形成一个夹角θ,θ的大小与颗粒的大小有关。颗粒越大,产生的散射光的θ角就越小;颗粒越小,产生的散射光的θ角就越大。通过测量不同角度上的散射光的强度,可以推算出颗粒的‌粒径分布。

激光散射法原理

对于光束上某一散射角,散射光能和相机响应灰度值关系为:

对于光束上所有的散射角,散射光能和相机响应灰度值关系为:



光散射原理图
