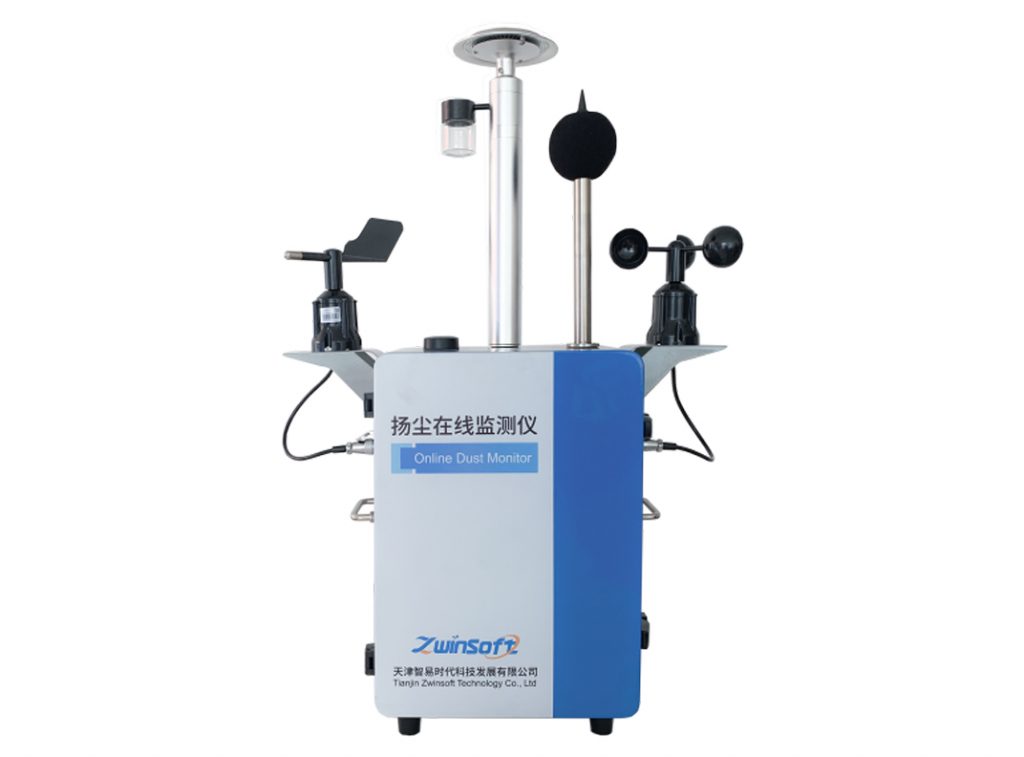

ZWIN-YC06系列扬尘在线监测仪

ZWIN-YC06系列扬尘在线监测仪

产品中心 扬尘 1673 0

ZWIN-YC06系列扬尘在线监测仪

功能参数

  • 监测因子:PM2.5、PM10、TSP、温度、湿度、大气压、风速、风向等
  • 检测原理:激光散射法
  • 采样方式:泵吸式
  • 防护等级:至少IP53
  • 供电方式:电压(220±22)VAC
  • 响应时间:T90<5s
  • 工作温度:-40~55℃(可选)

规格参数

  • 产品型号:ZWIN-YC06
  • 量程:0-1000ug/m3、0-2000ug/m3、0-10mg/m3、0-20mg/m3(可选配)
  • 箱体材质:高碳钢喷涂(防风、防雷、防雨、散热保温)(可定制丝印)
  • 通讯方式:2G/3G/4G/RS485/Modbus等



电话咨询



在我们生活周围,存在众多的污染源,造成大气环境恶劣,PM2.5急剧上升,主要的污染源来源于工业粉尘、燃煤、机动车尾气、扬尘等几方面,其中扬尘就占据污染源的28%,是当前大气污染的主要因素之一。

扬尘也分为多个种类,主要有道路扬尘、施工扬尘、堆场扬尘等,而且根据相关介绍扬尘属于无组织污染源,防治系数较大,是国家环保部十二五规划的重点课题,因此扬尘治疗是很有必要的。

ZWIN-YC06系列扬尘在线监测仪,是集成PM2.5、PM10、温度、湿度、企业、光照、风速、风向、噪音等环境监测因素、数据采集传输、视频监控管理及信息平台等技术为一体的开放式污染源在线监测终端。

主要应用于建筑扬尘、沙石场、堆煤场、秸秆焚烧等无组织烟尘污染源排放及居民区、商业区、道路交通、施工区域等的环境空气质量的在线实时的自动监控。

扬尘在线监测系统为监控终端与数据平台构成的监测系统。终端集成了大气颗粒物浓度监测、温湿度及风速风向监测、噪声监测、污染物超标视频抓拍;数据平台是一个互联网架构的网络化平台,终端所得数据均能通过有线或无线网络及时传递到数据平台便于管控,平台还具有对数据的报警处理、记录、查询、统计、报表输出等多种功能。



特点:

  • 采用激光散射法测量扬尘颗粒物,响应速度快、量程范围宽;
  • 实时在线监测,具有自动监控及报警功能、也可联动雾炮、喷淋系统;
  • 系统由只能控制器自动控制,操作便捷、节省人工;
  • 具有运行系统功能,可保证设备在正常情况下安全连续运行;具有“互联网+建筑扬尘治理”管理平台,可采用无线、专网等传输数据,为用户提供实时、有效的扬尘治理数据。

粉尘传感器具有颗粒物浓度连续监测、定时采样以及粉尘浓度超标报警等多种功能。仪器内置鞘气保护气路,防止光学终端受到污染,配合自校功能,测量稳定可靠。

名称 规格/明细
设备 多功能箱 防雨、防尘、防雷、散热保温;供电、信号处理、GPRS传输;高碳钢底材喷涂(防锈),户外安装;可定制丝印;
颗粒物传感器 检测原理:光散射原理;分辨率:0.1ug/m3

粒径通道:PM2.5、PM10;

检测范围:0~1000ug/m3

(可选配0-2000ug/m3;0-10mg/m30-20mg/m3

环境噪声传感器 测量范围:30-130dB;采样速率:48k/s高速采样;
风速、风向传感器 风速:量程:0~45m/s;分辨率:0.1m/s;准确度:±0.3m/s;启动风速:≤0.5m/s;
风向:量程:0-360°;分辨率:1°;准确度:±3°;启动风速:≤0.5m/s;
大气温湿度传感器 温度:量程:-40~120℃;分辨率:0.1℃;准确度:±0.3℃;
湿度:量程:0~100%RH;分辨率:0.1%RH;准确度:±2%RH;
大气压传感器 范围:10~1100hPa; 辨率:0.1hPa准确度:±0.3hPa

颗粒物(PM2.5、PM10)检测原理——激光散射法

激光散射法测定颗粒物的原理‌是基于‌光散射理论。当激光束通过含有颗粒物的气体时,颗粒物会阻挡光束,导致光束发生散射。散射光的传播方向与主光束的传播方向形成一个夹角θ,θ的大小与颗粒的大小有关。颗粒越大,产生的散射光的θ角就越小;颗粒越小,产生的散射光的θ角就越大。通过测量不同角度上的散射光的强度,可以推算出颗粒的‌粒径分布。

激光散射法原理



对于光束上某一散射角,散射光能和相机响应灰度值关系为:

对于光束上所有的散射角,散射光能和相机响应灰度值关系为:



光散射原理图
