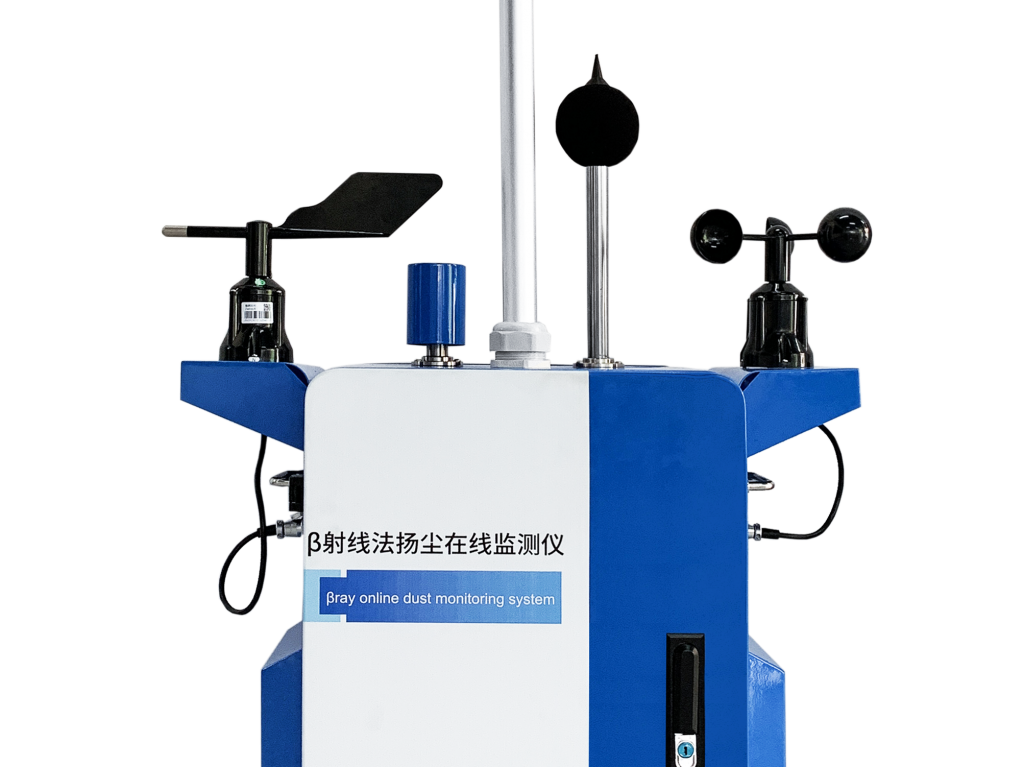

ZWIN-YCB06β射线法扬尘在线监测监测仪（标准型）

ZWIN-YCB06β射线法扬尘在线监测监测仪（标准型）

ZWIN-YCB06β射线法扬尘在线监测监测仪（标准型）是一款高度集成PM2.5、PM10、TSP（可选）、温度、湿度、气压、光照、风速、风向、噪音等环境监测因素，采用β射线衰减原理对粒子进行监测自动测量和记录浓度，数据准确可靠。具备开机自启动、开机自检、自动校准功能，仪器配置温湿联控系统（DHS），去除湿度对测量数据的影响，外观设计简单大方，安装方式多样，可选壁挂式、立杆安装、支架安装等。

产品参数

监测原理：β射线法原理

分辨率：0.1ug/m3

粒径通道：PM2.5/PM10/TSP（任选)

量程范围：0-1000/1000ug/m3（任选)

系统特点：国标监测法，可集成气象五参数、环境噪声、视频监控、LED显示屏，配备安装支架，体积小，稳定性高。

产品特点

1. 采用β射线吸收原理进行测量，测量结果准确可靠；
2. 使用动态加热系统（DHS），消除环境湿度对平台数据的影响；
3. 采用质量流量计测量流量，恒定流量采样，保证了测量精度；
4. 通过数据采集仪进行计算机远程通讯，实时遥控监测；
5. 具备自动校准和数据异常报警功能，也可通过远程诊断并修复错误；
6. 多种接口输出：模拟输出、电流输出、继电器输出，系统兼容性强。

颗粒物的检测原理是β射线吸收法，仪器是根据β射线吸收原理设计的，β射线是一种高速电子流，当高能量的粒子由14C发射出来，在碰到尘粒子时，能量减退或被粒子吸收。β射线强度一定时，被吸收量大小只与吸收物质的质量有关，与吸收物质的物化特性无关。物质放置在发射源14C和监测β射线的装置中间，β射线被吸收，能量衰减。这样导致监测到的β粒子的数量减少。

通过吸收物质（如纸带上的尘），β射线粒子的衰减量接近指数。公式1基本恰当地表现了两者之间的联系。

                             公式（1）

公式（1）中，I是测定（每一单位时间的计数）β射线的衰减强度（带尘样的纸带），I0测定未经衰减的β射线的强度（清洁纸带），μm称为质量吸收系数或质量衰减系数（cm2/g），x是吸收物质的质量密度（g/cm2）。

公式（1）可转变成计算x--吸收物质质量密度的公式，见公式2：

                                  公式（2）

在实际操作中，吸收截面是在校准过程中的实验测定。一旦I和I0被测定，计算物质密度x就很简单。

在实际操作中，在特定时间（△t）内，环境空气以恒定流率采入。这些采入的空气通过纸带的表面区域A。一旦算出吸收物质密度x，即可通过公式（3）算出环境中粒子物质的浓度值。

           公式（3）

在公式（3）中，Mc是环境粒子浓度，A是通过纸带的尘样的截面积。Q是收集在纸带上粒子物质的流量，△t是采样时间。将这些等式换算成最后的公式，表明大气粒子浓度和测定的数量之间的关系见公式（4）：

       公式（4）

检测原理动图
