ZWIN-YC08扬尘噪声在线监测仪

ZWIN-YC08扬尘噪声在线监测仪

产品中心 扬尘 8100 0

ZWIN-YC08扬尘噪声在线监测仪

功能参数

  • 监测因子:PM2.5、PM10、TSP、噪声、风速、风向、温度、湿度、大气压(可选配)
  • 采样方式:泵吸式
  • 流      速:1L/min±5%恒定流量
  • 供电方式:AC 220V/太阳能市电互补
  • 系统功能:远程控制
  • 贮存温度:-30℃~60℃

规格参数

  • 箱体尺寸(长*宽*高):320*200*470mm
  • 箱体材质:高碳钢喷涂(防风、防雷、防雨、散热保温)(可定制丝印)
  • 通讯方式:2G/3G/4G/RS485/Modbus等



电话咨询



ZWIN-YC08扬尘噪声在线监测系统是一款针对大气颗粒物、气象参数(温湿度气压、风速、风向)、环境噪声、光照强度、雨量等等参数(可根据用户需要调配)进行在线实时监测。将采集的数据信息传递到智能云平台进行处理,给予客户多方面的监测信息。

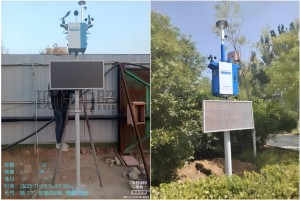

ZWIN-YC08扬尘噪声在线监测系统是集成PM2.5、PM10、TSP、温度、湿度、气压、光照、风速、风向、噪音等环境监测因素、数据采集传输、视频监控管理及信息技术平台为一体的扬尘在线监测终端设备。其内部配置7寸液晶显示屏,可查看实时数据及系统操作配置、可实现系统程序更换、升级;配置工业主控板,采用热插拔SD卡存储系统程序,方便操作;视频监控可实现视频叠加、超标抓拍等功能;可实现太阳能供电。主要应用于道路扬尘、施工工地、沙石场、堆煤场、港口、秸杆焚烧、工厂无组织等扬尘源排放及居民区、商业区、工业园区等的环境空气质量在线实时监测

序号
项目
参数规格
1
主机特性
监测因子
PM2.5、PM10、TSP、噪声、风速、风向、温度、湿度、大气压(可选配)
箱体材质
高碳钢喷涂(防风、防雷、防雨、散热保温)(可定制丝印)
采样方式
泵吸式
颗粒物采样头
带切割器、具备加热除湿功能
流速
1L/min±5%恒定流量
箱体尺寸(长*宽*高)
320*200*470mm
2
工作环境
工作温度范围
-30℃~60℃
工作湿度范围
0~95%RH
贮存温度
-30℃~60℃
贮存湿度
<95%RH
3
供电通讯
供电方式
AC 220V/太阳能市电互补
功率
15W
绝缘电阻
>500Ω
通讯方式
2G/3G/4G/RS485/Modbus等

颗粒物(PM2.5、PM10)检测原理——激光散射法

激光散射法测定颗粒物的原理‌是基于‌光散射理论。当激光束通过含有颗粒物的气体时,颗粒物会阻挡光束,导致光束发生散射。散射光的传播方向与主光束的传播方向形成一个夹角θ,θ的大小与颗粒的大小有关。颗粒越大,产生的散射光的θ角就越小;颗粒越小,产生的散射光的θ角就越大。通过测量不同角度上的散射光的强度,可以推算出颗粒的‌粒径分布。

激光散射法原理

对于光束上某一散射角,散射光能和相机响应灰度值关系为:

对于光束上所有的散射角,散射光能和相机响应灰度值关系为:



光散射原理图



检测原理动图

激光散射法检测颗粒物原理
