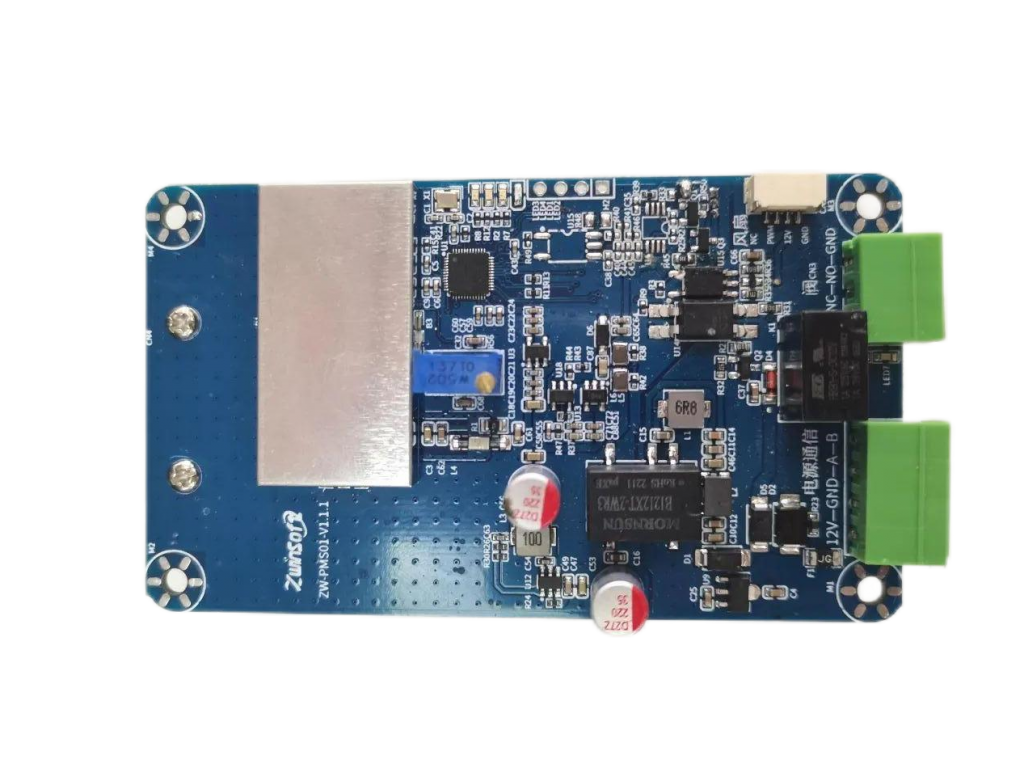

ZWIN-PMS06大气气溶胶颗粒物传感器

【产品推介】智易时代大气气溶胶颗粒物传感器

产品介绍：

ZWIN-PMS06大气气溶胶颗粒物传感器是我公司自主研发的、采用激光散射原理、可精确检测并计算单位体积内空气中不同粒径的悬浮颗粒物的浓度的传感器，可实现同时检测颗粒物PM2.5、PM10以及TSP的质量浓度。采用进口的电子元器件，具有高技术、高质量、高精度等特点，可适用不同应用领域对粉尘浓度进行检测，具有极快的响应速度和JIGAO的分辨率。可应用与行业中多种类型的分析仪器。

工作原理：

通过外部设备使传感器产生内部负压进行空气采样，当采样气体中的粒子通过光源激光)等收束的光束时，产生光散射现象。散射光通过光电转换器变为电信号(脉冲)，粒子越大得出该脉冲信号就越大(波峰值)，通过此时的波峰值和脉冲数就可得出每个粒径的个数浓度，即通过测试散射光的数量和强度，得出实时测试数据。

优势特点：

• 自带RS485接口，省去转接板
• 可输出一路继电器控制信号
• 自带泵控接口，支持泵控调节
• 隔离电源，光电隔离设计，抗干扰强
• 进口光源和探测器
• 采用寿命>1万小时采样泵

参数规格：

• 检测原理——激光散射(全角度)
• 检测范围——0~1000ug/m3(上限30mg/m3)
• 5测量精度——≤100ug/m3:10ug/m3 >100ug/m3:土10%
• PM10测量精度——≤100ug/m3: 10ug/m3    >100ug/m3: 土10%
• TSP测量精度——≤100ug/m3: 10ug/m3    >100ug/m3: 土10%
• 预设采样流量(Nidec022气泵)——1L/min
• 数据刷新频率——1s
• 工作条件——-30~70℃；5~95%RH
• 储存条件——-40~85℃；0~95%RH (非凝结)
• 工作电压——DC 12V±1V
• 工作电流——<500mA
• 通信接口——RS485(Modbus)
• 产品尺寸——W85*H85*D35
• 产品寿命——>3年

注：①请勿长时间置于高浓度环境下，否则将会严重消耗传感器寿命

②以GRIMM 作为参考，25±2℃，50±10％RH 环境条件

③我公司气溶胶传感器内置有气泵接口，其驱动 Nedic022型气泵，出厂预设流量为 1L/min

④高湿环境下会影响颗粒物浓度数值，请注意除湿

颗粒物（PM2.5、PM10）检测原理——激光散射法

激光散射法测定颗粒物的原理‌是基于‌光散射理论。当激光束通过含有颗粒物的气体时，颗粒物会阻挡光束，导致光束发生散射。散射光的传播方向与主光束的传播方向形成一个夹角θ，θ的大小与颗粒的大小有关。颗粒越大，产生的散射光的θ角就越小；颗粒越小，产生的散射光的θ角就越大。通过测量不同角度上的散射光的强度，可以推算出颗粒的‌粒径分布。

对于光束上某一散射角，散射光能和相机响应灰度值关系为：

对于光束上所有的散射角，散射光能和相机响应灰度值关系为：
