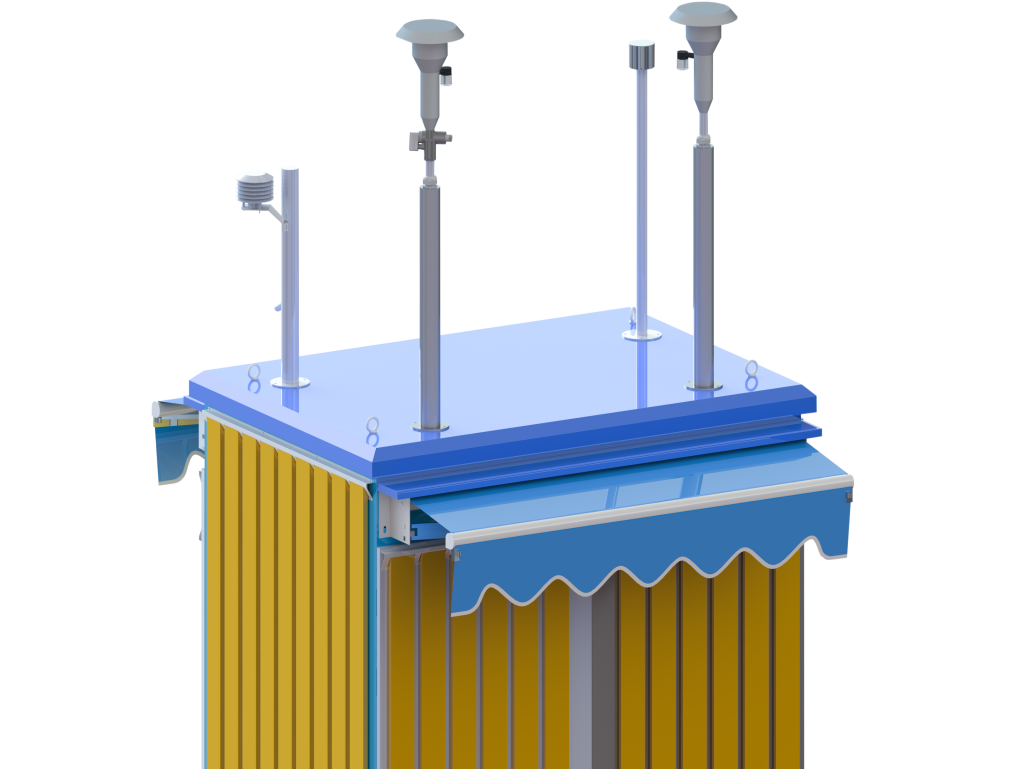

ZWIN-AQMS20 国标法小型空气监测系统

2023/06/05 产品中心空气质量 1167 0

功能参数

监测参数:PM2.5、PM10、SO2、NO2、O3、cO、气象参数；

功能特点:实现及时掌握某一区域空气质量的现状，在一个区域内组成对环境空气进行实时采样和分析的完整网络，高度集成户外一体式机柜，增加功能特点：实现及时掌握某一区域空气质量的现状，在一个区域内组成对环境空气进行实时采样和分析的完整网络，高度集成户外一体式机柜，增加防雨防尘装置,配置辅助设备，保持运行环境稳定。防雨防尘装置，配置辅助设备，保持运行环境稳定。

电话咨询

产品介绍产品样本原理介绍

ZWIN-AQMS20国标法小型空气监测站是一款运用国标法，专业化在线监测大气环境的小型仪器，全套系统集成颗粒物(PM1o/PM2.5)、气体(SO2/NOx/CO/O3)分析仪、超声波气象监测仪、数据采集器和中心站统计分析软件等几部分任意组合。分别监测空气中各物质痕量污染物的浓度、颗粒物浓度、风向、风速、气压及温湿度，并通过数据采集器对各项数据进行汇总、存储、传输，在监控中心进行分析、展示。

环境空气质量监测

ZWIN-AQMS20国标法小型空气质量监测站

二氧化硫（SO2）检测原理——紫外荧光法

二氧化硫的检测原理是紫外荧光法。紫外荧光法是基于分子发射光谱法。SO2分子吸收紫外线（190nm~230nm）能量成为激发态分子，激发态分子不稳定，在返回基态时，以荧光光子的形式释放出过剩能量。这个反应分两个步骤进行：

（1）SO2分子吸收190nm~230nm波长的紫外线能级跃迁到激发态。

（2）处于激发态的SO2分子再次回到基态，发出特征波长的荧光，荧光的中心波长为330nm。

（3）根据紫外荧光法原理，所发出荧光总光强（1）与激发态的SO2分子数之间的关系可表示为：

其中，转化为SO2的转化率k与温度相关，温度越高，转化为SO2越快，则单位时间内转化为SO2的越多。

所以，由（1）~（3）式可知，当初始光强、气体室的光程L、气体温度T已知，且没有干扰条件（如：没有干扰气体和杂散光），转化为SO2的转化率k为常数，则荧光的光强与气体室中SO2的浓度成正比。

氮氧化物（NOX）检测原理——化学发光法

氮氧化物的检测原理是化学发光法，由于化学反应产生的光能发射。氮氧化物吸收化学能后，被激发到激发态，由激发态返回基态时，会以光量子的形式释放能量。通过对光量子的光强度测定可以对物质进行定量分析。

NO分子与O3发生化学发光反应，分为两个步骤，第一步，反应产生激发态的NO2分子：

第二步，激发态的NO2返回基态释放出光子，光谱范围为(600~3200)nm，最强发光波长为1200nm：

NOX是NO和NO2总和，为测量NO2时，需要先将NO2转化为NO，再利用NO和O3的化学发光反应进行测定。通常采用钼催化剂在高温条件将NO2转化为NO，反应转化率＞99%：

通过气路控制，样气经两路测量，一路测样气中的NO，一路测以NO的NO2和NO的总和，即NOX，则

一氧化碳（CO）检测原理——非分光红外法

一氧化碳检测原理是非分光红外法，通过高能发热元件产生一束已知光强的宽带红外光（在校准仪器过程中会测定其光强）。红外光束直接透过充满样品气体的气体室（怀特池回返光路结构），光线在气体室内来回反射多次测，透射光离开气体室后，经过一个4.7μm波长的滤波片，被光电探测器接收，光电探测器将光信号转化为电信号，根据衰减光强度变化来分析气体室内的一氧化碳浓度。

基本原理是Beer-Lambert关系式，在给定温度、压力下，一定光程内一定浓度气体对特定波长的光强的吸收。标准状况（STP）下的数学表达式为：

但是，环境温度和压力会影响样气的密度，使一氧化碳吸收的红外光发生变化。考虑温度、压力的影响，浓度计算公式修正为：

当初始光强、光程、吸收系数、压力、温度等参数一定的情况下，就可以通过上式计算CO浓度。

臭氧（O3）检测原理——紫外吸收法

臭氧检测原理是紫外吸收法，是Beer-Lambert关系式，在给定温度、压力下，一定光程内一定浓度气体对特定波长的光强的吸收。标准状况（STP）下的数学表达式为：

颗粒物（PM2.5/PM10）检测原理——β射线吸收法

颗粒物的检测原理是β射线吸收法，仪器是根据β射线吸收原理设计的，β射线是一种高速电子流，当高能量的粒子由14C发射出来，在碰到尘粒子时，能量减退或被粒子吸收。β射线强度一定时，被吸收量大小只与吸收物质的质量有关，与吸收物质的物化特性无关。物质放置在发射源14C和监测β射线的装置中间，β射线被吸收，能量衰减。这样导致监测到的β粒子的数量减少。

通过吸收物质（如纸带上的尘），β射线粒子的衰减量接近指数。公式1基本恰当地表现了两者之间的联系。

公式（1）
